Spring Cloud(二十):Gateway 动态路由(金丝雀发布/灰度发布)

为什么需要动态路由?

之前说过 Gateway 的路由配置,常用的有两种方式:

  • Fluent API
  • 配置文件

这两者之间因为配置文件的方式修改起来比较灵活,然后通过 Stream+Bus 的方式刷新路由配置,所以大家使用的比较多。

但是如果我们在网关层需要类似于 Canary Release(金丝雀发布,也称灰度发布)这样的能力的话,那么以上两种配置路由的方式就都显得太笨拙了。

矿井中的金丝雀
17 世纪,英国矿井工人发现,金丝雀对瓦斯这种气体十分敏感。空气中哪怕有极其微量的瓦斯,金丝雀也会停止歌唱;而当瓦斯含量超过一定限度时,虽然鲁钝的人类毫无察觉,金丝雀却早已毒发身亡。当时在采矿设备相对简陋的条件下,工人们每次下井都会带上一只金丝雀作为 “瓦斯检测指标”,以便在危险状况下紧急撤离。

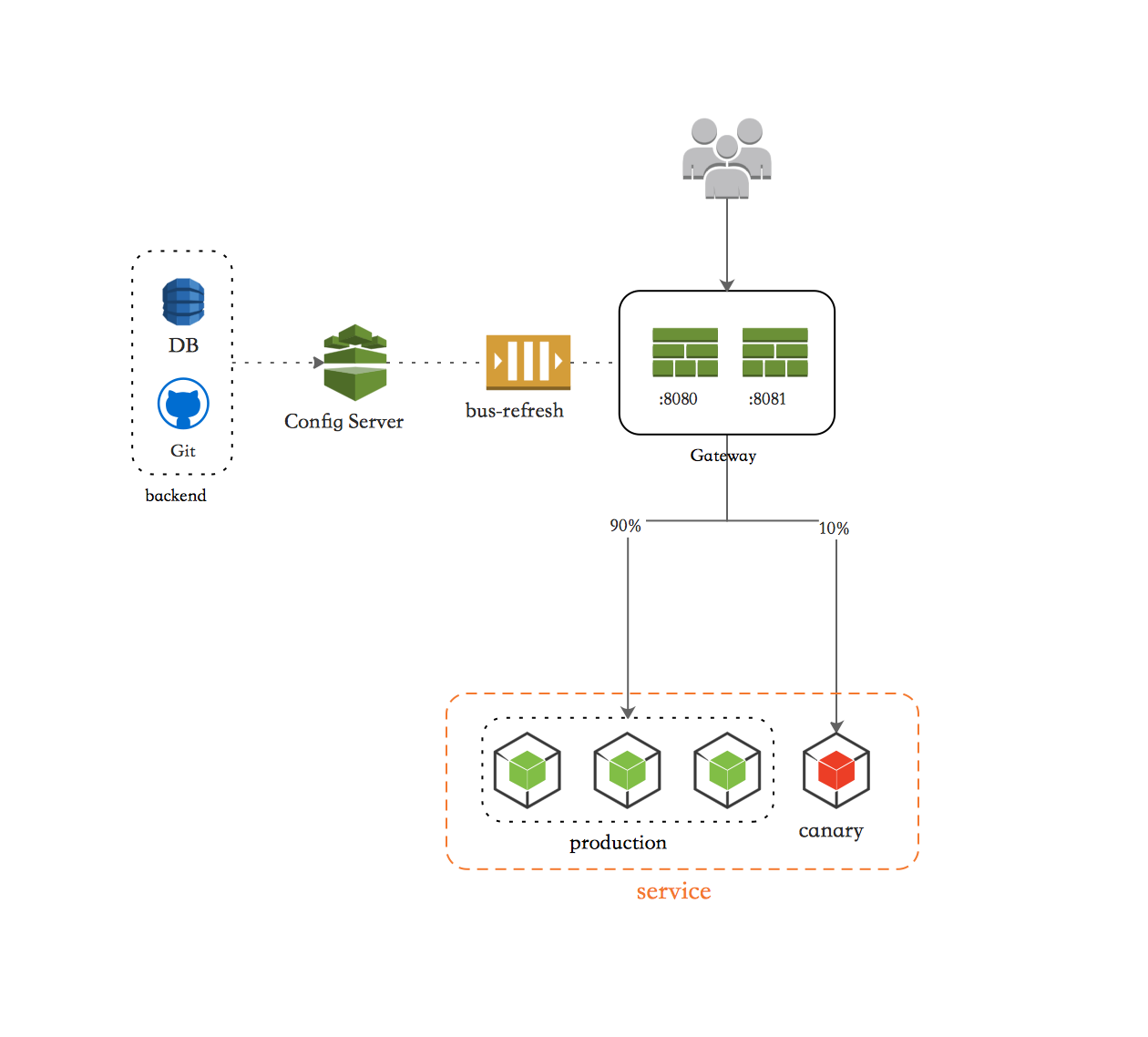

Spring Cloud Gateway 中虽然已经提供了关于权重的断言,我们在配置文件中可以直接这样配置

spring:
  application:
    name: cloud-gateway
  cloud:
    gateway:
      routes:
      - id: service1_prod
        uri: http://localhost:8081
        predicates:
        - Path=/test
        - Weight=service1, 90
      - id: service1_canary
        uri: http://localhost:8082
        predicates:
        - Path=/test
        - Weight=service1, 10


以实现 Canary Release 的能力,但是每次发布都配置一遍未免太过麻烦了。

出于“懒”的本性,我们当然希望在发布脚本里能在运行时直接动态修改service1_prodservice1_canary的权重,这样我们就不用手动修改还提心吊胆的担心改错了。

这其实就是“动态路由”了。

Spring Cloud Gateway 默认动态路由实现

Spring Cloud Gateway 在去年 6 月份发布了 2.0 第一个 release 版本,其实已经自带动态路由了, 但是官方文档并没有讲如何动态配置。
不过我们翻看 Spring Cloud Gateway 源码,会发现类 org.springframework.cloud.gateway.actuate.GatewayControllerEndpoint 中提供了网关配置的 RESTful 接口,默认是没有启用的。
在配置类 org.springframework.cloud.gateway.config.GatewayAutoConfiguration 中配置了 GatewayControllerEndpoint

@Configuration
@ConditionalOnClass(Health.class)
protected static class GatewayActuatorConfiguration {

    @Bean
    @ConditionalOnEnabledEndpoint
    public GatewayControllerEndpoint gatewayControllerEndpoint(RouteDefinitionLocator routeDefinitionLocator, List<GlobalFilter> globalFilters,
                                                            List<GatewayFilterFactory> GatewayFilters, RouteDefinitionWriter routeDefinitionWriter,
                                                            RouteLocator routeLocator) {
        return new GatewayControllerEndpoint(routeDefinitionLocator, globalFilters, GatewayFilters, routeDefinitionWriter, routeLocator);
    }
}

也就是说在存在org.springframework.boot.actuate.health.Health时启用,我们想用自带的接口就需要添加 actuator 依赖

<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

并且还要将 actuator 的端点暴露出来

management:
  endpoints:
    web:
      exposure:
        include: "*"

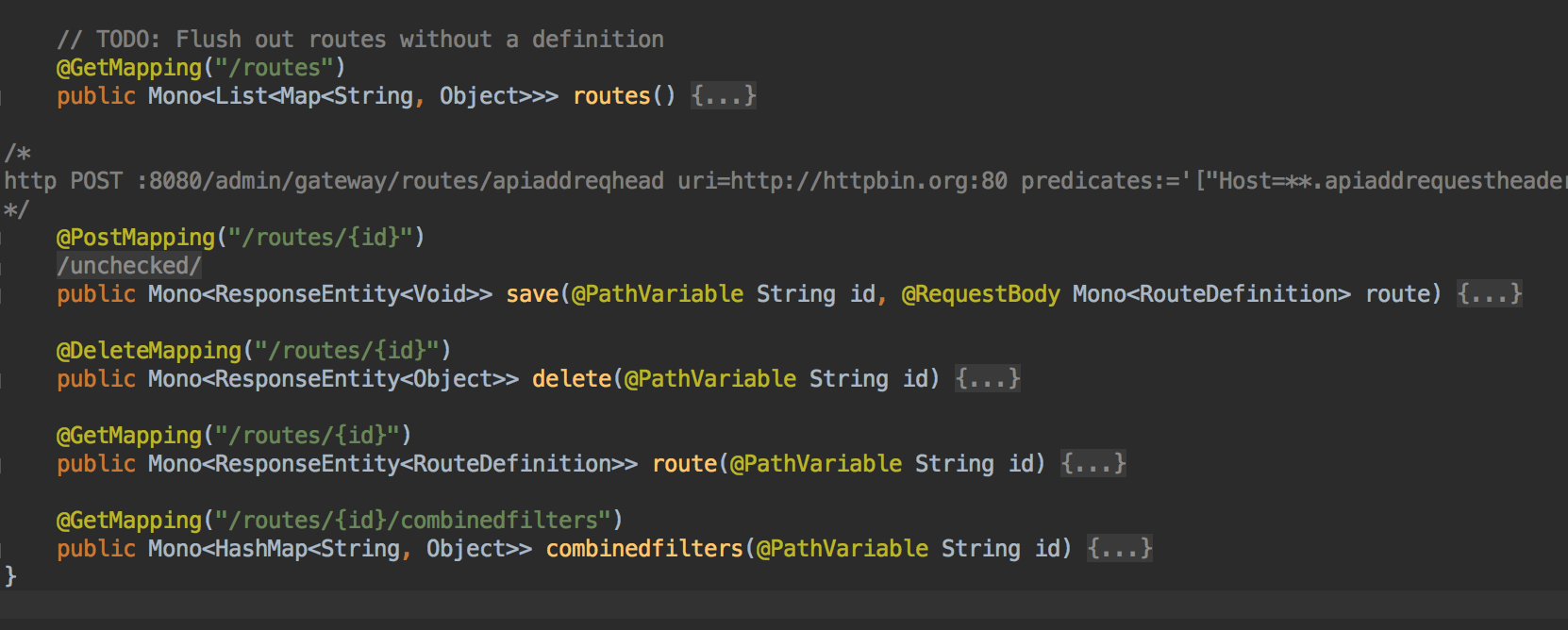

然后我们就能通过自带的GatewayControllerEndpoint的 RESTful API 修改运行时的路由了
GatewayControllerEndpoint

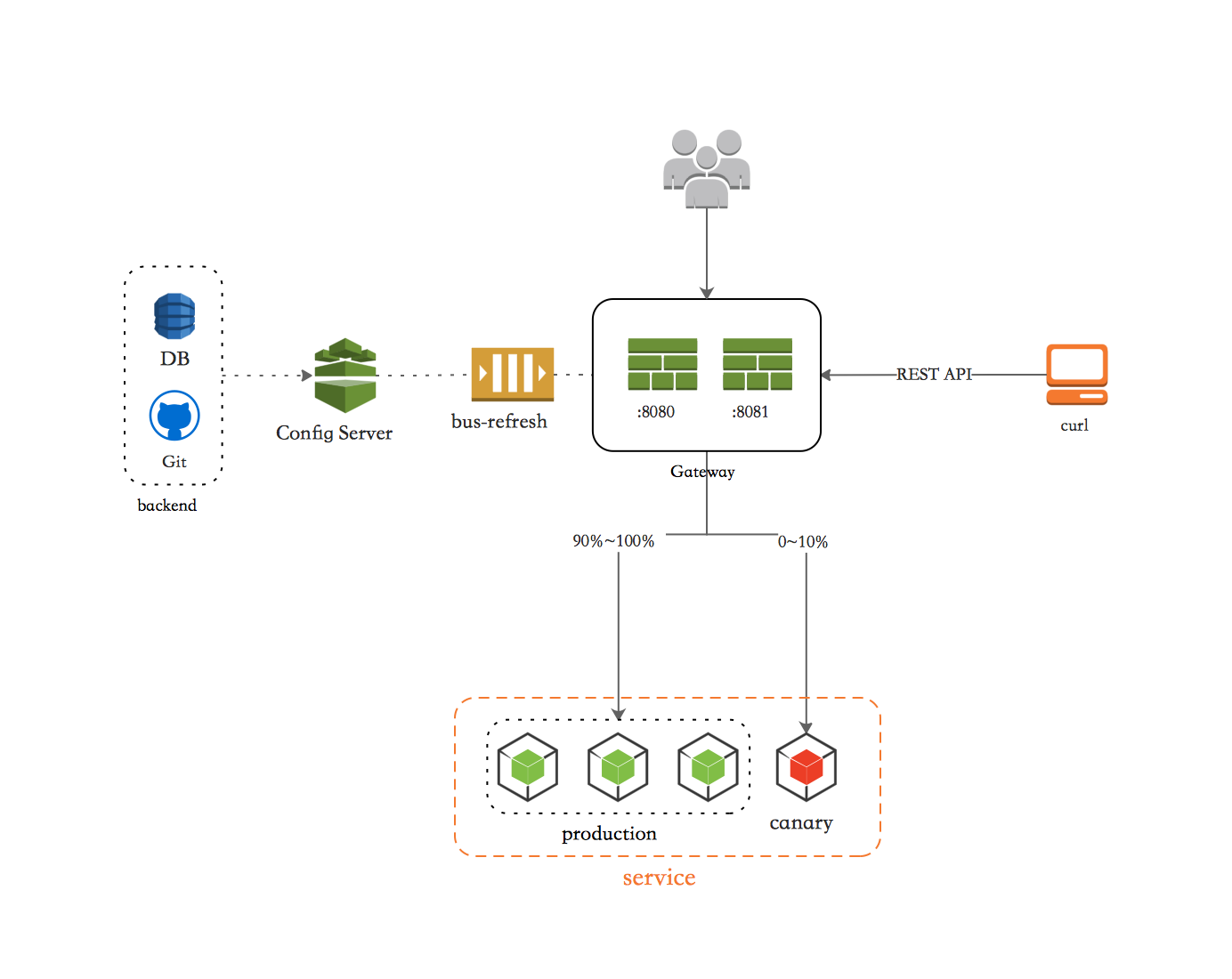

此时我们已经能实现之前的目标了
JVM 级别的动态路由
但是 Gateway 自带的这套是仅仅支持了 JVM 级别的动态路由,不能序列化存储的。
默认的实现:

// GatewayAutoConfiguration
@Bean
@ConditionalOnMissingBean(RouteDefinitionRepository.class)
public InMemoryRouteDefinitionRepository inMemoryRouteDefinitionRepository() {
    return new InMemoryRouteDefinitionRepository();
}
// InMemoryRouteDefinitionRepository
public class InMemoryRouteDefinitionRepository implements RouteDefinitionRepository {

    private final Map<String, RouteDefinition> routes = synchronizedMap(new LinkedHashMap<String, RouteDefinition>());

    @Override
    public Mono<Void> save(Mono<RouteDefinition> route) {
        return route.flatMap( r -> {
            routes.put(r.getId(), r);
            return Mono.empty();
        });
    }

    @Override
    public Mono<Void> delete(Mono<String> routeId) {
        return routeId.flatMap(id -> {
            if (routes.containsKey(id)) {
                routes.remove(id);
                return Mono.empty();
            }
            return Mono.defer(() -> Mono.error(new NotFoundException("RouteDefinition not found: "+routeId)));
        });
    }

    @Override
    public Flux<RouteDefinition> getRouteDefinitions() {
        return Flux.fromIterable(routes.values());
    }
}

这样就导致我们的路由配置要分散存储在两个地方:Config Server 和 内存中,非常不利于管理。
另外在生产环境使用的话,Gateway 一定是一个集群,一个个去调用每个实例的 refresh 端口并不利于扩展。

Spring Cloud Gateway 路由加载过程

看了上面的源码后,是不是感觉其实我们完全可以替换掉InMemoryRouteDefinitionRepository来用 DB 或 Redis 做持久化存储,来实现持久化的动态路由。
不过在动手之前,我们还是要先看一下 Gateway 的路由加载过程,这样才更好的实现我们的需求。

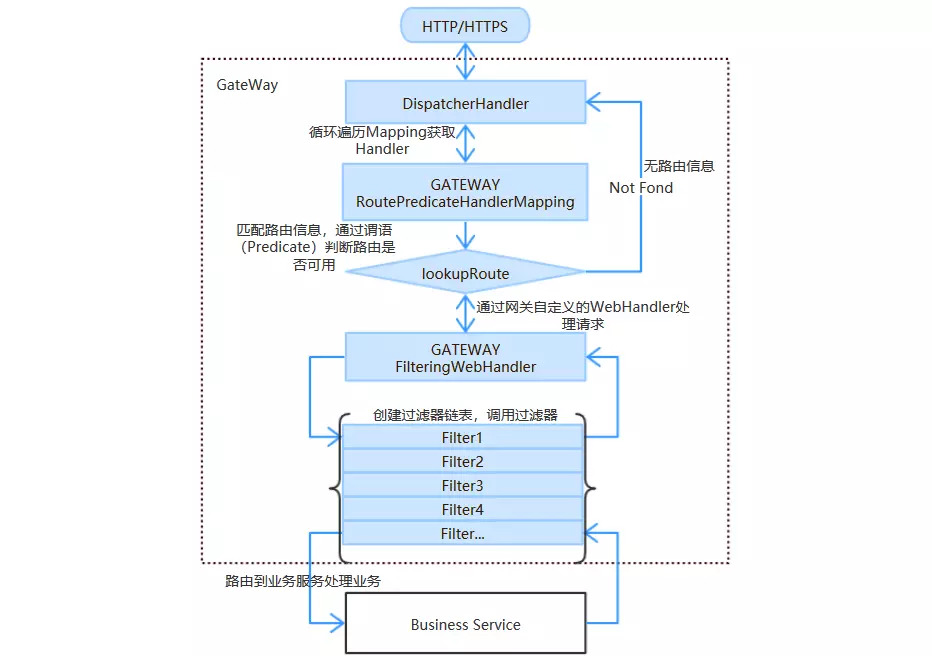

Gateway 路由加载过程

  1. DispatcherHandler 接管用户请求
  2. RoutePredicateHandlerMapping 路由匹配
    1. 根据 RouteLocator 获取 RouteDefinitionLocator
    2. 返回多个 RouteDefinitionLocator.getRouteDefinitions() 的路由定义信息
  3. FilteringWebHandler 执行路由定义中的 filter 最后路由到具体的业务服务中

从加载流程上可以看出,我们要扩展动态路由的话,最核心的是要从RouteDefinitionLocator上入手。

持久化的分布式动态路由组件

我们现在可以对 Gateway 做一些扩展来改善上述的问题。

扩展思路

  1. 增加一个路由管理模块
    • 参考GatewayControllerEndpoint实现
    • 路由配置全部存储在 MySQL 中(Config Server 还需要,但不再存储路由配置了)
    • 启动时将路由配置加载到 Redis 中,运行时双写
    • 提供 RESTful API 以便脚本调用
    • 前端页面可以配合 JSON Viewer 或类似插件,便于修改展示
  2. 网关模块扩展
    • 提供一个RouteDefinitionRepository,使它直接从 Redis 获取路由配置
    • 网关集群刷新路由配置,这里用 Redis Pub/Sub 来充当 MQ 来实现

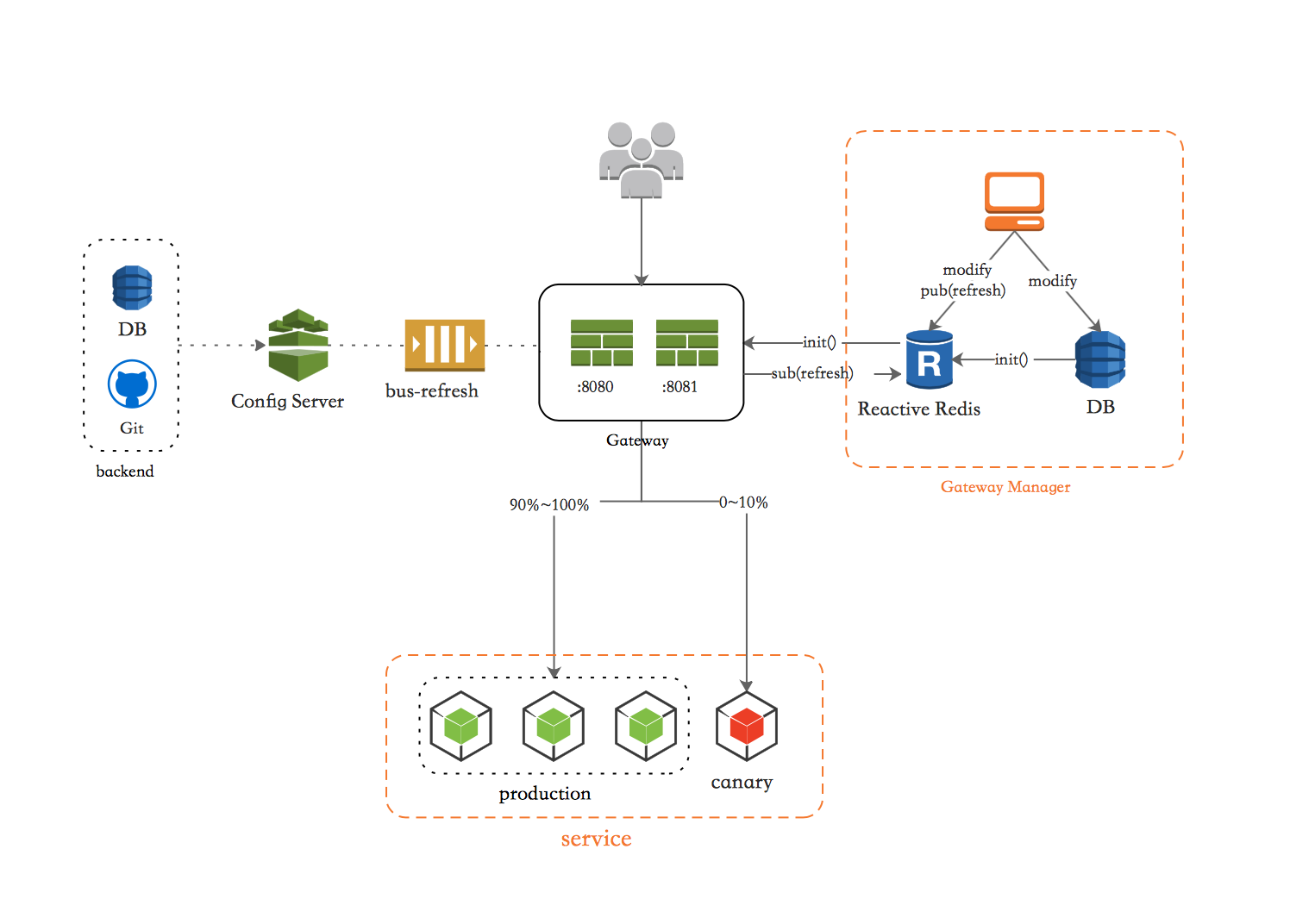

持久化的动态路由
注:用 Redis 一方面是为了支持 WebFlux(Reactor) 的背压(Backpressure),另一方面是为了刷新 Gateway 集群。

具体实现

路由管理模块

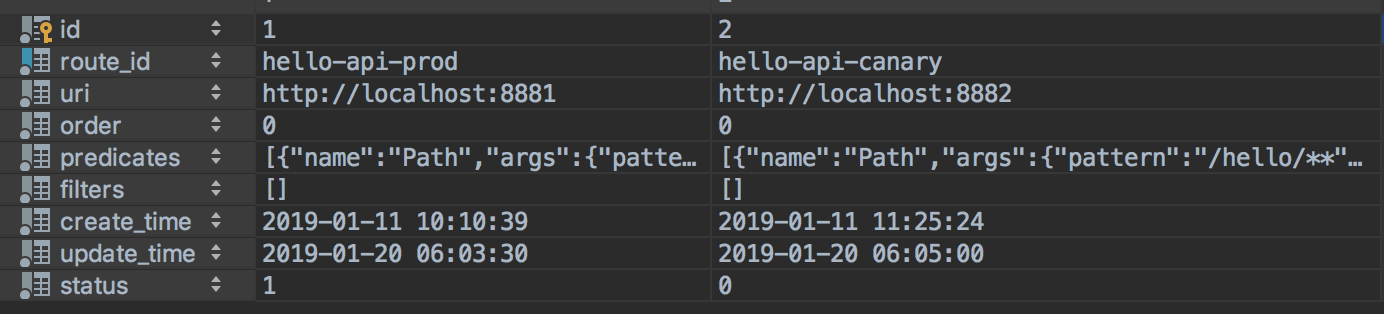

数据库的表结构
表结构

定义相关实体,这里参考 Gateway 源码的相关定义,涉及到三个类:

  • org.springframework.cloud.gateway.route.RouteDefinition
  • org.springframework.cloud.gateway.handler.predicate.PredicateDefinition
  • org.springframework.cloud.gateway.filter.FilterDefinition
public class GatewayRoute {
    private String                           routeId;
    private String                           uri;
    private Integer                          order;
    private List<GatewayPredicateDefinition> predicates;
    private List<GatewayFilterDefinition>    filters;

    private Long                             id;
    private LocalDateTime                    createTime;
    private LocalDateTime                    updateTime;
    private EntityStatus                     status;
}

public class GatewayPredicateDefinition {
    private String name;
    private Map<String, String> args = new LinkedHashMap<>();
}

public class GatewayFilterDefinition {
    private String name;
    private Map<String, String> args = new LinkedHashMap<>();

}

Controller 参考GatewayControllerEndpoint实现即可。因为我的实现是软删除,所以对创建/更新做了明确区分。
注意里边有个refresh()方法,并不是像GatewayControllerEndpoint一样发RefreshRoutesEvent,而是往 Redis publish 了一条消息。

@Slf4j
@RestController
@RequestMapping("")
public class GatewayDynamicRouteController {


    @Autowired
    private GatewayRouteService gatewayRouteService;

    /**
     * 创建路由
     *
     * @param model
     * @return
     */
    @PostMapping("/routes")
    public Mono<ResponseEntity<Map>> create(@RequestBody Mono<GatewayRoute> model) {
        return model.flatMap(r -> {
            String routeId = r.getRouteId();
            return gatewayRouteService.findOneByRouteId(routeId)
                    .defaultIfEmpty(new GatewayRoute())
                    .flatMap(old -> {
                        if (old.getId() != null) {
                            return Mono.defer(() -> Mono.just(ResponseEntity.status(HttpStatus.FORBIDDEN).body(buildRetBody(403, "routeId " + routeId + " 已存在", null))));
                        }
                        log.info("[ROUTE] <biz> creating. {}", defer(() -> JsonUtils.toJSON(r)));
                        return gatewayRouteService.insert(Mono.just(r))
                                .flatMap(id -> {
                                    return Mono.just((ResponseEntity.created(URI.create("/routes/" + id))
                                            .body(buildRetBody(0, "success", ImmutableMap.of("id", id)))));
                                });
                    });
        });
    }

    /**
     * 修改路由
     *
     * @param id
     * @param model
     * @return
     */
    @PutMapping("/routes/{id}")
    public Mono<ResponseEntity<Map>> update(@PathVariable Long id, @RequestBody Mono<GatewayRoute> model) {
        return model.flatMap(r -> {
            String routeId = r.getRouteId();
            return gatewayRouteService.findOneById(id)
                    .flatMap(old -> {
                        if (old == null) {
                            return Mono.defer(() -> Mono.just(ResponseEntity.status(HttpStatus.FORBIDDEN).body(buildRetBody(403, "routeId " + routeId + " 还未创建", null))));
                        }
                        log.info("[ROUTE] <biz> updating. id:{}\n  before:{}\n  after:{}",
                                id, defer(() -> JsonUtils.toJSON(old)), defer(() -> JsonUtils.toJSON(r)));
                        return gatewayRouteService.update(Mono.just(r))
                                .then(Mono.defer(() -> Mono.just((ResponseEntity.ok(buildRetBody(0, "success", null))))));
                    });
        });
    }

    /**
     * @param id
     * @param status 0 正常,1 删除
     * @return
     */
    @PutMapping("/routes/{id}/{status}")
    public Mono<ResponseEntity<Object>> updateStatus(@PathVariable Long id, @PathVariable Integer status) {
        EntityStatus entityStatus = EntityStatus.fromValue(status);
        if (entityStatus == null) {
            return Mono.defer(() -> Mono.just(ResponseEntity.status(HttpStatus.BAD_REQUEST).build()));
        }
        return gatewayRouteService.updateStatus(id, entityStatus)
                .then(Mono.defer(() -> Mono.just(ResponseEntity.ok().build())))
                .onErrorResume(t -> t instanceof NotFoundException, t -> Mono.just(ResponseEntity.notFound().build()));
    }

    /**
     * 获取单个路由信息
     *
     * @param id
     * @return
     */
    @GetMapping("/routes/{id}")
    public Mono<ResponseEntity<GatewayRoute>> route(@PathVariable Long id) {
        return gatewayRouteService.findOneById(id)
                .map(ResponseEntity::ok)
                .switchIfEmpty(Mono.just(ResponseEntity.notFound().build()));
    }

    /**
     * 刷新路由
     *
     * @return
     */
    @PostMapping("/routes/refresh")
    public Mono<ResponseEntity<Object>> refresh() {
        return gatewayRouteService.refresh()
                .map(aLong -> {
                    if (aLong > 0) {
                        return ResponseEntity.ok().build();
                    } else {
                        return ResponseEntity.status(HttpStatus.SERVICE_UNAVAILABLE).build();
                    }
                });
    }

    private Map<String, Object> buildRetBody(int code, String msg, Object data) {
        Map<String, Object> map = new HashMap<>();
        map.put("code", code);
        map.put("message", msg);
        map.put("data", data);
        return map;
    }


}

网关模块

重写一个新的RouteDefinitionRepository,主要是要实现getRouteDefinitions()方法。
对于savedelete这两个方法,我是故意不处理的,因为路由的管理均在上边的路由管理模块实现了,网关模块只关注路由的获取。

@Slf4j
@Component
public class DynamicRouteDefinitionRepository implements RouteDefinitionRepository {

    @Autowired
    private ReactiveRedisTemplate<String, String> redisTemplate;

    @Override
    public Flux<RouteDefinition> getRouteDefinitions() {
        return redisTemplate.opsForHash()
                .values(GATEWAY_ROUTES)
                .map(json -> JsonUtils.fromJson(json.toString(), RouteDefinition.class));
    }

    @Override
    public Mono<Void> save(Mono<RouteDefinition> route) {
        return Mono.empty();
    }

    @Override
    public Mono<Void> delete(Mono<String> routeId) {
        return Mono.empty();
    }
}

除此之外,为了配合路由管理模块实现网关集群的刷新路由配置,网关模块里还需要加一个 Redis 的配置以订阅刷新消息。

@Slf4j
@Configuration
public class RedisConfig {

    @Bean
    ReactiveRedisMessageListenerContainer container(GatewayRouteService routeService, ReactiveRedisConnectionFactory connectionFactory) {
        ReactiveRedisMessageListenerContainer container = new ReactiveRedisMessageListenerContainer(connectionFactory);
        Runtime.getRuntime().addShutdownHook(new Thread(() -> {
            container.destroyLater().subscribe();
        }));
        container.receive(topic())
                .map(p -> p.getMessage())
                .subscribe(message -> {
                    log.info("Received <{}>", message);
                    routeService.publishRefreshEvent();
                });

        return container;
    }


    @Bean
    public ChannelTopic topic() {
        return new ChannelTopic("gateway-route-refresh-topic");
    }

}

自此也就大功告成了~

配置格式

这样的动态路由,是用 JSON 格式来配置的,如果格式不对,可是要报 500 错误的!
这里简单举个栗子:

如果我们在配置文件里要配的路由是这样

spring:
  cloud:
    gateway:
      routes:
        - id: user-api
          uri: http://user-api:8080
          order: 0
          predicates:
            - Path=/user/**
            - Weight=user-service, 90
          filters:
            - StripPrefix=1

那么翻译成 JSON 格式就是要这样(其中 status 是我自己加的,可以忽略)

{
  "routeId": "user-api",
  "uri": "http://user-api:8080",
  "order": 0,
  "predicates": [
    {
      "name": "Path",
      "args": {
        "pattern": "/user/**"
      }
    },
    {
      "name": "Weight",
      "args": {
        "weight.group": "user-service",
        "weight.weight": "90"
      }
    }
  ],
  "filters": [
    {
      "name": "StripPrefix",
      "args": {
        "parts": "1"
      }
    }
  ],
  "status": 0
}

至于其中predicatefiltername字段都还好理解,即使是 yaml 格式的我们也是要写的。这个有相关的文档,目前的规则就是RoutePredicateFactoryGatewayFilterFactory这两个接口下所有的实现类去掉这两个后缀后的名字(见org.springframework.cloud.gateway.support.NameUtils)。

那么args里边的 key 的名字又是哪来的呢?
这个没有文档,翻看源码发现此处的 key 有两种配置方式:

  1. _genkey_0_genkey_1_genkey_n这种形式,比较方便但是可读性比较差,还得注意顺序。(这个的源码也在 NameUtils 里)
  2. 另一种就是像我上边例子中写的,这需要去各个RoutePredicateFactoryGatewayFilterFactory的源码找对应的命名规则。(还需要参考org.springframework.cloud.gateway.support.ShortcutConfigurable
